Жироуловители
Жироуловители предназначены для устранения жиров из
производственных и бытовых сточных вод, образующихся от ресторанов, кафе,
столовых, различных пищевых производств, стоки которых загрязнены большим
количеством жира. Основная задача жироуловителя - предотвратить зарастание
канализационных труб, избежать появления сильных запахов, снизить
концентрацию загрязнений в стоках. Степень очистки: в установке связывается
70-80% жира, поступающего вместе с водой на очистку, степень очистки по
взвешенным веществам до 50%.
ТЕХНОЛОГИЯ ОЧИСТКИ СТОКОВ
Установка представляет цилиндрическую ёмкость, в которой оборудованы две камеры. Сточные воды поступают через подводящий коллектор (1). В установке стоки проходят две ступени очистки: первичный отстой и накопление жира, вторичный отстой. Сточная вода попадает в камеру первичного отстоя (5), где накапливается большая часть всплывающего жира. Затем вода самотеком из средней части поступает во вторую камеру (6). Во второй камере происходит дополнительное отделение жидкого жира, после чего стоки через отводной патрубок (2) поступают в канализационную сеть. Конструкция жироуловителя предусматривает установку датчика контроля накопившегося жира (9) в первой камере (при достижении собранными жиро-продуктами уровня в 7 0 сантиметров загорается красный индикатор и раздается звуковой сигнал).
1. В стандартном исполнение заглубление подводящего коллектора достигает до 2500 мм, без увеличения стоимости, при заглублении более 2500 мм, стоимость рассчитывается индивидуально.
2. Все оборудование может быть изготовлено в модификации Пр – «Принудительная откачка».
3. Стоимость станций из металла (с наружным и внутренним антикоррозийным покрытием), рассчитывается с учетом понижающего коэффициента 0,85 к базовой стоимости, на КПН с учетом понижающего коэффициента 0,80, стеклопластик 1,1.
4. Производительность всех сооружений дана с учетом требуемых СНиП коэффициентов запаса.

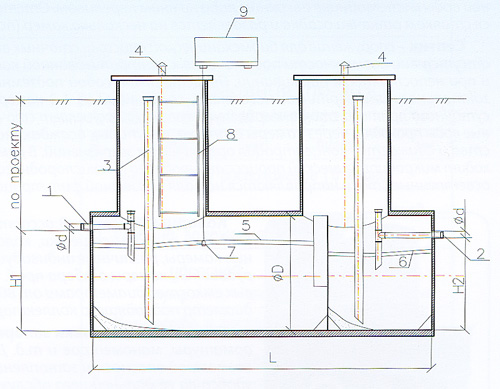

Принципиальная схема
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
Уровень жира во второй камере
Стояк для откачки осадка
Датчик уровня жира
Сигнализатор уровня
7. Подводящий коллектор
Отводящий коллектор
Стояк для откачки осадка
Вентиляционная труба
Уровень жира в первой камере
Жироуловитель 4 л/с для офисного здания промышленного предприятия
ЭКСПЛУАТАЦИЯ ОБОРУДОВАНИЯ
1. Периодически (по мере накапливания) удалять жиро-продукты из обеих камер установки.
2. Удалить осадок из первого и второго отдела установки (при помощи погружного насоса или асбойле-ра) - 7 раз в 3 месяца.
МОНТАЖ
Оборудование размещается под землей вертикально или горизонтально, на поверхности земли остаются смотровые люки, закрытые крышками. Для удобства обслуживания не рекомендуется заглублять установку более, чем на 2,5 метра от поверхности земли. При необходимости размещения установки под проезжей частью над установкой выполняется монолитная ж/б плита из армированного бетона, а стеклопластиковые люки заменяются на чугунные.
КОМПЛЕКТНОСТЬ
И ГАБАРИТНЫЕ РАЗМЕРЫ
В комплект поставки входят: установка в сборе, кольца превышения, крышки люков, стояк откачки осадка, датчик уровня жиро-продуктов (по заказу), лестница (3) (по заказу). При производительности до 1,0 л/с изготавливается вертикальный жироуловитель, при большей - горизонтальный. Возможно изготовление наземного варианта монтажа либо жироуловителя по индивидуальному проекту.
