МОДУЛЬНЫЕ КАНАЛИЗАЦИОННЫЕ НАСОСНЫЕ СТАНЦИИ
ОБЛАСТЬ ПРИМЕНЕНИЯ
Модульные канализационные насосные станции (КНС) предназначены для перекачки всех типов сточных вод - хозяйственно-бытовых, промышленных, ливневых.
Область применения - от перекачки стоков одного коттеджа до транспортировки сточных вод города с населением 500 000 человек.
Производительность: от 1 до 20 000 м3/час.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА
МОДУЛЬНЫХ НАСОСНЫХ СТАНЦИЙ
Модульный тип - позволяет изготавливать станцию полностью в заводских условиях, соблюдая высокое качество продукции.
Корпус из армированного стеклопластика - обладает высокой степенью прочности при малом весе, что, в свою очередь, облегчает монтаж, а также, обеспечивая полную инертность к действию коррозионных сред, значительно увеличивает срок службы станции, что гарантирует бесперебойную работу высокотехнологичных погружных насосов в течение многих лет.
Панели управления индивидуального изготовления - удовлетворяют требованиям любой сложности, включая возможность контроля над работой КНС через сеть интернет из любой точки мира.
Комплексный тип станции - дает возможность поместить все необходимое оборудование внутри станции, что допускает изготовление КНС без наземных строений.
КОРПУС КНС
Корпуса КНС изготавливаются из некоррозирующих и долговечных материалов: нержавеющей стали, пластика, армированного стеклопластика.
Для сейсмоопасных районов мы предлагаем корпуса повышенной прочности, с увеличенной толщиной стенок.КОМПЛЕКТНОСТЬ
Мы производим поставку насосных станций полной заводской готовности. Типовая комплектность насосных станций имеет следующий состав:
КНС оснащены насосным оборудованием мировых лидеров в области производства погружных насосов - Grundfos, ABS, Flygt, Wilo, KSB и других марок (по желанию заказчика). Погружные насосы работают, находясь в перекачиваемой среде, на протяжении всего срока службы. Это дает гарантию постоянного охлаждения агрегата и исключает необходимость изготовления герметичной сухой камеры, необходимой при использовании насосов сухой установки. Насосные агрегаты оборудованы различными датчиками: протечек в статор, протечек в клеммную коробку, температуры обмоток статора, вибрации.
КНС поставляются в комплекте с системами мониторинга и управления (шкафы управления). Контроль уровня сточных вод осуществляется при помощи поплавковых датчиков, при работе с агрессивными стоками существует возможность использования аналогового датчика. Главные цели системы автоматики - организация бесперебойной работы насосов, обеспечение равномерного износа, контроль над рабочими характеристиками, а также отключение агрегата при возникновении потенциальных проблем до того, как они приведут к дорогостоящему ремонту и длительному простою. При необходимости система автоматики может быть оборудована частотным регулятором, системой автоматического ввода резервного питания. Система автоматики для каждой КНС изготавливается индивидуально с учетом всех требований заказчика.
Типовые насосные станции оборудованы лестницами, трубной обвязкой насосного оборудования, площадками обслуживания, выполненными из высококачественной нержавеющей стали.
По желанию заказчика в поставку КНС возможно включить следующее дополнительное оборудование:
Сухой колодец из стеклопластика для размещения запорной арматуры. Кроме запорной арматуры в колодце можно разместить расходомеры, манометры, датчики давления и другие комплектующие.
Быстросборный металлический павильон-укрытие для насосной станции. В павильоне размещается грузоподъемное оборудование, панели управления, распределительное устройство.
ТЕХНОЛОГИЯ РАБОТЫ
Сточные воды перекачиваются погружным насосным оборудованием. При схеме работы насосной станции «7 рабочий + 1 резервный» оба насоса монтируются в КНС и каждый из них рассчитан на полную производительность насосной станции. При этом насосная станция работает в трех режимах:1. Расчетная нагрузка - насосы, включаясь попеременно, откачивают приходящие стоки.
2. Пиковая нагрузка - наступает в том случае, когда количество приходящих стоков превышает производительность одного насоса. При наполнении станции до критической отметки дополнительно включается второй насос, увеличивая производительность канализационной насосной станции i
3. Аварийная ситуация - при наполнении станции до аварийного уровня срабатывает световая и звуковая сигнализация. Переполнение может быть вызвано отключением насосов, увеличением объема приходящих стоков либо другими причинами.

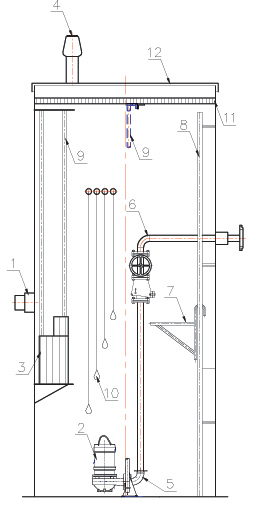

УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1. Подводящий коллектор
2. Насосный агрегат
3. Сероулавливающая корзина
4. Вентиляционная труба
5. Автоматическая трубная муфта
6. Напорный трубный узел
7. Площадка обслуживания
8. Стальная лестница
9. Направляющая труба
10. Поплавковый датчик уровня
11. Решетка безопасности
12. Крышка
МОНТАЖ
Монтаж станции производится на железобетонную фундаментную плиту, выполненную по месту, либо сборную. Для крепления корпуса к плите в комплект КНС входят цанговые анкера. В нижней части насосная станция имеет анкерную юбку с отверстиями для крепления к бетонному основанию.
Соединение подводящего коллектора со станцией производится через гильзу, вклеенную в корпус, а напорного - при помощи сварки. В случае, если имеются грунтовые воды, необходимо выполнить пригруз КНС бетоном. Количество бетонной смеси, необходимое для выполнения пригруза, рассчитывается исходя из габаритов КНС. При подготовленном котловане и залитом фундаменте монтаж КНС занимает 1-2 дня.
3 СПЕЦИАЛИСТЫ СТРОИТЕЛЬНО-МОНТАЖНОГО ПОДРАЗДЕЛЕНИЯ ГК «ЭКОЛОС» ОСУЩЕСТВЛЯЮТ
МОНТАЖ ОБОРУДОВАНИЯ, ШЕФ-МОНТАЖ, ПУСКОНАЛАДКУ.О ПО СПЕЦИАЛЬНОМУ ЗАКАЗУ ИЗГОТАВЛИВАЮТСЯ КНС НЕГАБАРИТНЫХ РАЗМЕРОВ
ОБСЛУЖИВАНИЕ
Насосная станция не требует постоянного присутствия обслуживающего персонала. Работа станции происходит полностью в автоматическом режиме. Благодаря оснащению индивидуальным шкафом управления наблюдать и управлять ее работой можно удаленно, через сеть интернет. При наличии сорозадерживающей корзины требуется периодическое удаление мусора. Специалисты сервисной службы готовы взять на себя комплексное обслуживание насосной станции в любом регионе РФ.
ГАРАНТИЯ
На корпус КНС - 5 лет, срок службы корпуса - не менее 50 лет.
