Очистка ливневых
сточных вод
ПЕСКОУЛОВИТЕЛИ
оборудование для очистки и перекачки сточных вод
Поверхностный сток с селитебных территорий и площадок предприятий является
одним из интенсивных источников загрязнения окружающей среды различными
примесями природного и техногенного происхождения. Природоохранным
законодательством запрещается сбрасывать в водные объекты не очищенные до
установленных нормативов дождевые, талые и поливомоечные воды.
Системы ливневой канализации предназначены для сбора, отведения и очистки
поверхностного (дождевого, талого и поливомоечного) стока с селитебных
территорий и площадок предприятий и направлены на предотвращение загрязнения
водных объектов поверхностным стоком.
Поверхностные сточные воды с территории промышленных зон, строительных
площадок, складских хозяйств, автохозяйств, а также особо загрязненных
участков, расположенных на территориях населенных пунктов (бензозаправочные
станции, автостоянки, автобусные станции, торговые центры), перед сбросом в
дождевую канализацию или централизованную систему коммунальной канализации
должны подвергаться очистке на локальных сооружениях.
Ливневые очистные сооружения представляют собой цепочку из следующего
технологического оборудования: пескоуловители, нефтеуловители, безнапорные
сорбционные фильтры, а также разделительные камеры и колодцы. Установки
полной заводской готовности предназначены для улавливания и сбора песка,
взвешенных, плавающих веществ, а также нефтепродуктов из поверхностных
(дождевых) и промышленных сточных вод.
ПЕСКОУЛОВИТЕЛИ
Производительность пескоуловителей составляет от 1 до 100 л/с (установки
производительностью более 100 л/с рассчитываются в индивидуальном
порядке).
Эффективность осаждения по взвешенным веществам до - 80%. Во время
отстаивания происходит частичное извлечение нефтепродуктов, собирающихся на
поверхности.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Паркинги торговых центров, стоянки автомашин т АЗС
Территории промышленных предприятий т Автосервисные мастерские, станции техобслуживания Ш Автомойки (могут использоваться в качестве системы оборотного водоснабжения)
Пескоуловитель устанавливается при высоком содержании взвешенных веществ в сточных водах. Назначение установки -предотвратить попадание взвешенных веществ в нефтеулови-тель и безнапорный сорбционный фильтр, тем самым увеличивая их эксплуатационный срок.
ТЕХНОЛОГИЯ РАБОТЫ
Принцип действия пескоуловителя основан на гравитации. Сточная вода
поступает в приёмный отсек установки, где оседает часть взвешенных веществ.
Далее ливневая вода проходит очистку на тонкослойных фильтрах. В то же время
частично извлеченные нефтепродукты собираются на поверхности. В канализацию
или на дальнейшую очистку вода поступает из средней части пескоуловителя.
Скопившийся на дне пескоуловителя шлам удаляется через стояк для откачки
осадка.

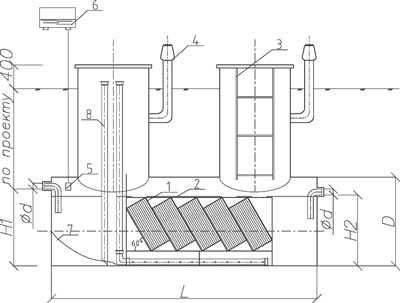

Принципиальная схема пескоуловителя
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
/. Тонкослойный фильтр
2. Уровень воды
3. Лестница
4. Вентиляционная труба
5. Датчик уровня нефтепродуктов
6. Сигнализатор уровня
7. Осадок
8. Стояк для откачки осадка
НЕФТЕУЛОВИТЕЛИ
Нефтеуловители представляют собой оборудование полной заводской готовности, предназначенное для улавливания и сбора нефтепродуктов из поверхностных (дождевых) и производственных сточных вод. Степень очистки по нефтепродуктам - до 0,3 мг/л, по взвешенным веществам - до 10 мг/л.
Корпус установки выполняется из некоррозирующих материалов - пластика, стеклопластика, нержавеющей стали. Срок службы корпуса - не менее 50 лет.
Производительность - от 0,5 до 100литров воды в секунду (установки производительностью более 100 л/сек рассчитываются в индивидуальном порядке).
1. В стандартном исполнение заглубление подводящего коллектора достигает до 2500 мм, без увеличения стоимости, при заглублении более 2500 мм, стоимость рассчитывается индивидуально.
2. Все оборудование может быть изготовлено в модификации Пр – «Принудительная откачка».
3. Стоимость станций из металла (с наружным и внутренним антикоррозийным покрытием), рассчитывается с учетом понижающего коэффициента 0,85 к базовой стоимости, на КПН с учетом понижающего коэффициента 0,80, стеклопластик 1,1.
4. Производительность всех сооружений дана с учетом требуемых СНиП коэффициентов запаса.
ТЕХНОЛОГИЯ РАБОТЫ
Вода поступает в первую камеру нефтеуло-вителя, где взвешенные вещества
осаждаются до 50 мг/л, перед подачей сточных вод на ко-алисцирующий фильтр
вода проходит через сетчатый фильтр, на котором задерживается плавающий
мусор.
После прохождения сточных вод через коалис-цирующий фильтр и задержания
крупнодисперсных нефтепродуктов ливневые воды поступают на трубчатый фильтр,
работающий по принципу мембранного фильтрования.
Для доочистки ливневые стоки проходят через блок с сорбционной загрузкой.
Качество очистки соответствует показателям сброса в городские
канализационные сети и подземные поля фильтрации.
При необходимости очистки воды до параметров сброса в рыбохозяйственные
водоемы (0,05 мг/л по нефтепродуктам, 1-3 мг/л по взвешенным веществам)
после нефтеуловителя в технологическую систему очистки воды монтируется
фильтр доочистки с регенерируемой сорбционной загрузкой (безнапорный
сорб-ционный фильтр).
Оборудование для очистки поверхностных (ливневых) сточных вод в наземном
исполнении
Вода, подающаяся на очистку в нефтеулови-тель, должна иметь
параметры: содержание взвешенных веществ не более 200 мг/л, нефтепродуктов
не более 100-120 мг/л, если эти параметры выше, то до нефтеуловителя
предусматривается пескоуловитель.

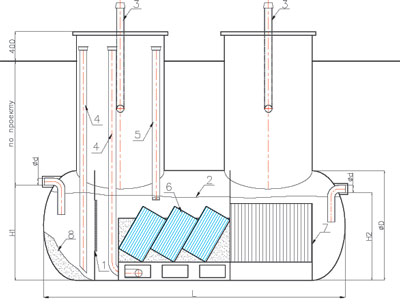

Принципиальная схема нефтеуловителя
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1. Сетчатый фильтр
2. Слой нефтепродуктов
3. Вентиляционная труба
4. Стояк для откачки осадка
5. Стояк для откачки нефтепродуктов
6. Тонкослойный модуль
7. Сорбционный блок
8. Осадок
9. Датчик уровня нефтепродуктов
10. Сигнализатор уровня
МОНТАЖ
Монтаж оборудования производится согласно техническому паспорту производителя.
БЕЗНАПОРНЫЕ СОРБЦИОННЫЕ ФИЛЬТРЫ
Безнапорный сорбционный фильтр включен в
технологическую схему очистки ливневых и производственных сточных вод,
применяется в случаях, когда необходима степень очистки стоков до норм
сброса в рыбохозяйственные водоемы или на рельеф местности, на последнем
этапе очистки после пескоуловителя и/или нефтеуловителя.

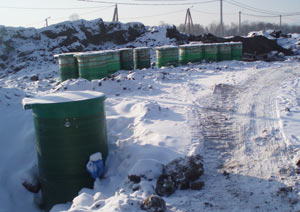

Сорбционный фильтр представляет собой цилиндрический корпус из
стеклопластика, в котором размещается фильтрующий материал (сорбент) и
вспомогательное оборудование - верхнее и нижнее распределительные
устройства, арматура, воздуховод и прочее. Ёмкость устанавливается
вертикально, во внутреннюю часть ёмкости через стенку выведены гильзы для
присоединения трубопроводов подачи и отвода стоков.
ОБЛАСТЬ ПРИМЕНЕНИЯ
Фильтр сорбционный безнапорный предназначен для
доочистки до норм сброса в водоемы рыбохозяйственного назначения
поверхностных и близких к ним по составу производственных сточных вод от
тонкодисперсных взвешенных веществ и растворённых нефтепродуктов.
|
Вид загрязнений
|
Концентрация, мг/л
|
|
на входе |
на выходе |
| Нефтепродукты |
0,3-0,5 |
0,03-0,05 |
| |
3-5 |
0,3-0,5 |
|
Взвешенныевещества
|
До 10 |
1-3 |
| |
До 20 |
5-10 |
ТЕХНОЛОГИЯ РАБОТЫ
Сточные воды, пройдя этап очистки в пескоуловителе и нефтеуловителе, поступают в блок доочистки безнапорного сорбционного фильтра, где проходят через слой сорбента, после чего очищенная вода по ступает в радиальный сборный желоб.
В зависимости от производительности необходимо 1-2 раза в год промывать слой сорбента. Для этого закрываются подводящая и отводящая задвижки, через верхние люки добавляют воду в фильтр и включают компрессор (входящий в комплект поставки) через систему аэрации (7). Загрязнения (шлам) всплывают на поверхность, откуда направляются вместе с промывной водой в голову очистных сооружений (пе-скоуловитель) погружным насосом (12), входящим в комплект поставки.
Один раз в два года для восстановления фильтрующего материала (сорбента) промывка осуществляется щелочным раствором.
УСЛОВНЫЕ ОБОЗНАЧЕНИЯ:
1. Подводящий патрубок
2. Задвижка шиберная
3. Переливной патрубок
4. Отводящий патрубок
5. Распределительно-разгрузочная труба
6. Загрузка
7. Распределитель воздуха
8. Компрессор
9. Воздуховод
10. Нижняя распределительная зона
11. Круговой сборный лоток
12. Дренажный насос
13. Отсекающая заслонка
14. Перфорированное днище
15. Вентиляционный стояк
